Superwall® Estándar Panel sándwich para muro
Panel metálico para muros, con fijación oculta y ambas caras en lámina de acero galvanizado prepintado. Muro, aislación y acabado en un solo producto.
Acerca de este producto
- Fijación oculta
- Elevada resistencia mecánica, con posibilidad de construcción autoportante
- Permite suprimir la mampostería u otro detalle de acabado
- Excelente acabado arquitectónico exterior
Qué es Superwall
Panel metálico para muros, con fijación oculta, inyectado en línea continua con poliuretano expandido de alta densidad (40 kg/m³), con ambas caras en lámina de acero galvanizado prepintado. El dibujo de la cara externa puede ser diamantado, tableteado o micronervado.
Propiedades y beneficios de Superwall
Elevada, con posibilidad de construcción autoportante.
Núcleo de poliuretano de alta densidad.
Permite suprimir la instalación de mampostería u otro detalle de acabado.
Excelente acabado arquitectónico exterior.
La junta aloja la cabeza del tornillo.
Facilidad de montaje y rapidez de instalación.
Mejor reacción al fuego y menor emisión de humos, sin desmejorar el aislamiento térmico.
Permite realizar ampliaciones con gran facilidad.
Aplicaciones de Superwall
Recomendado en todo tipo de construcción que requiera características estéticas.
Elemento de muro autoportante.
Especificaciones técnicas de Superwall
| Uso | Muros de fachada y divisiones interiores |
|---|---|
| Núcleo | Poliuretano expandido de alta densidad (opción PIR clase I) |
| Densidad del núcleo | 40 kg/m³ |
| Espesores | 1.5" y 2" |
| Calibre (cara externa / interna) | 26/26 |
| Cara externa | Lámina de acero galvanizado prepintado, dibujo Micro V, Tableado o Diamantado |
| Cara interna | Lámina de acero galvanizado prepintado, dibujo Micro V o Tableado |
| Ancho útil | 1.00 m |
| Longitud | Mínima de 2.20 m; máxima según normas de transporte |
| Fijación | Oculta: dos tornillos por apoyo en cada junta |
| Instalación | Horizontal o vertical |
| Colores disponibles | RAL 9010 y RAL 9002 |
Colores disponibles
Los colores en pantalla son una referencia aproximada del tono real.
Fijaciones, sellos y hojalatería se cotizan por separado.
Perfil, dimensiones y fijación de Superwall

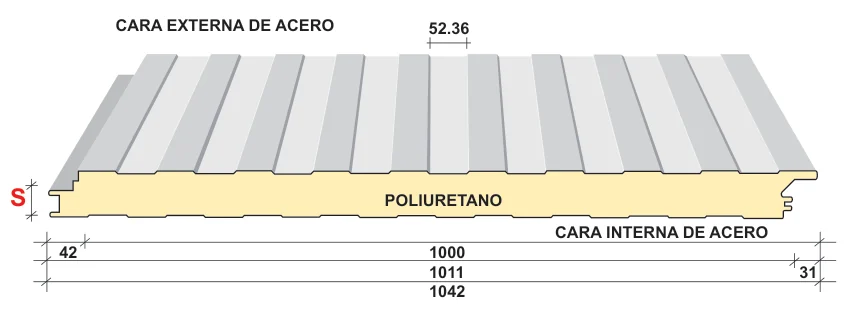

Perfil y dimensiones

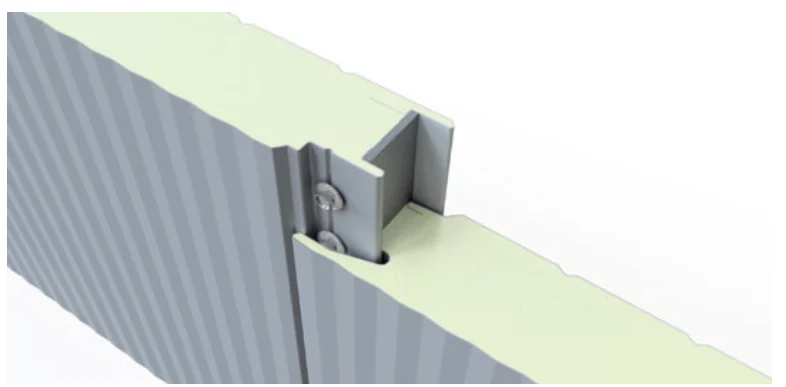

Sistema de fijación Oculta
Fijación oculta: la forma de los extremos del panel crea, al unirse, un vano que aloja la cabeza del tornillo y garantiza la hermeticidad de la fachada.
- Dos tornillos por apoyo en cada junta, con cabeza hexagonal de ¼" × n", con arandela y neopreno
Desempeño térmico y tabla de cargas de Superwall
Aislamiento térmico y peso
| Espesor | Caras | Conductividad KW/m²·K | Resistencia Rm²·K/W | Pesokg/m² |
|---|---|---|---|---|
| 1.5" | Acero / acero | 0.5696 | 1.7558 | 10.17 |
| 2" | Acero / acero | 0.4272 | 2.3410 | 10.67 |
| 1.5" | Aluminio / aluminio | 0.5696 | 1.7558 | 4.99 |
| 2" | Aluminio / aluminio | 0.4272 | 2.3410 | 5.37 |
A menor conductividad (K) y mayor resistencia (R), mejor aislamiento térmico.
Tabla de cargas: claro máximo entre apoyos
Claro máximo en metros que admite el panel para cada carga uniformemente distribuida (W, en kg/m²). Elige la columna con la carga de tu proyecto y la fila con el espesor.
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² |
|---|---|---|---|---|---|
| 1.5" | 3.40 | 3.20 | 3.00 | 2.80 | 2.50 |
| 2" | 3.90 | 3.65 | 3.40 | 3.10 | 2.75 |
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² |
|---|---|---|---|---|---|
| 1.5" | 3.10 | 2.90 | 2.70 | 2.50 | 2.20 |
| 2" | 3.45 | 3.20 | 2.95 | 2.75 | 2.40 |
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² |
|---|---|---|---|---|---|
| 1.5" | 2.75 | 2.39 | 2.11 | 1.90 | 1.66 |
| 2" | 3.26 | 2.84 | 2.52 | 2.27 | 1.99 |
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² |
|---|---|---|---|---|---|
| 1.5" | 2.34 | 2.06 | 1.84 | 1.67 | 1.49 |
| 2" | 2.76 | 2.44 | 2.19 | 1.99 | 1.77 |
Valores de ensayo con flecha ≤ L/200 y coeficiente de seguridad 3 respecto a la carga de ruptura, según la ficha técnica. Para tu cálculo estructural, confírmalos con un asesor.
Certificaciones de Superwall
Indicado en la ficha técnica del producto.
El panel con espuma PIR cumple la norma.
Ficha técnica de Superwall
Descarga la ficha con tablas de carga y claros entre apoyos, espesores, conductividad térmica y propiedades del panel.
