Metcoppo® Tipo teja Panel sándwich tipo teja certificado FM
Panel metálico para cubiertas con cara externa en forma de teja. Aislamiento térmico con la apariencia de la teja de barro tradicional.
Acerca de este producto
- Apariencia de teja de barro tradicional
- Elimina el mantenimiento de un techado de teja tradicional
- Óptimo aislamiento térmico y acústico
- Certificación de reacción al fuego para espuma Clase 1 (PIR) otorgada por Factory Mutual
Qué es Metcoppo
Panel metálico para cubiertas, inyectado en línea continua con poliuretano expandido de alta densidad (40 kg/m³), cara externa en lámina de acero galvanizado prepintado color terracota o verde en forma de teja acanalada/teja española y cara interna en acero galvanizado prepintado.
Propiedades y beneficios de Metcoppo
Excelente aspecto estético en combinación con el medio ambiente; mantiene la elegancia y sobriedad de las tejas tradicionales de barro.
Elevada, con posibilidad de mayor separación entre apoyos.
Óptimo, con núcleo de alta densidad.
Permite suprimir la instalación de cielo raso u otro detalle de acabado.
Elimina el mantenimiento de un techado de teja tradicional.
Certificación de reacción al fuego para espuma Clase 1 (PIR), que permite reducir primas de seguros.
Facilidad de montaje y rapidez de instalación.
Permite realizar ampliaciones con gran facilidad.
Aplicaciones de Metcoppo
Para edificaciones industriales, comerciales y residenciales con alta apariencia estética.
Permite suprimir la cubierta de teja tradicional, brindando aislamiento térmico y mejores condiciones de confort.
Especificaciones técnicas de Metcoppo
| Uso | Cubiertas |
|---|---|
| Núcleo | Poliuretano expandido de alta densidad (opción PIR Clase 1) |
| Densidad del núcleo | 40 kg/m³ |
| Espesores | 1.5" y 2" |
| Calibres (cara externa / interna) | 24/28 y 26/28 |
| Cara externa | Lámina de acero galvanizado prepintado en forma de teja acanalada / teja española |
| Cara interna | Acero galvanizado prepintado, dibujo Micro V o Tableado |
| Colores disponibles | RAL 8004, RAL 6028, RAL 9010 y RAL 9002 |
| Ancho útil | 1 m |
| Pendiente mínima recomendada | 15 % |
| Longitudes estándar | 8.40 m (23 crestas), 7.70 m (21), 5.60 m (15) y 4.90 m (13) |
| Otras longitudes | De 1.40 m a 11.90 m, en múltiplos de 350 mm |
| Calibres de la ficha | Cara externa calibre 24 y cara interna gofrada calibre 28 |
| Normas | ASTM E1646 y E1680, ASTM C1363, ASTM E1592 |
| Fijación | A la vista, con traslape |
Colores disponibles
Los colores en pantalla son una referencia aproximada del tono real.
Perfil, dimensiones y fijación de Metcoppo

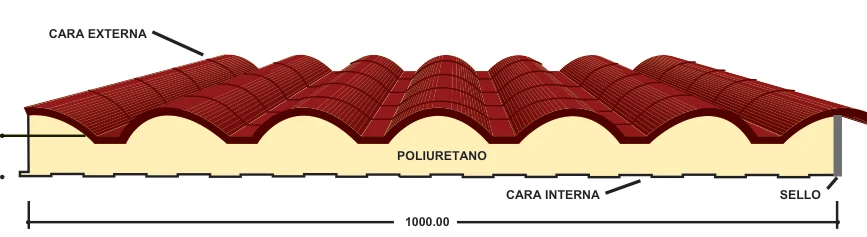

Perfil y dimensiones

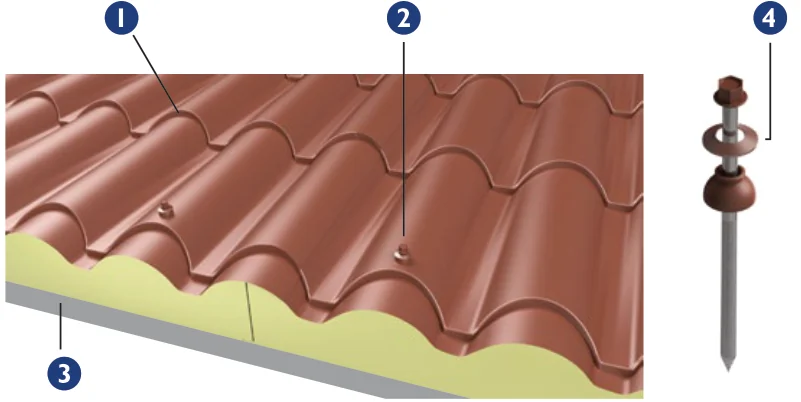

Sistema de fijación A la vista

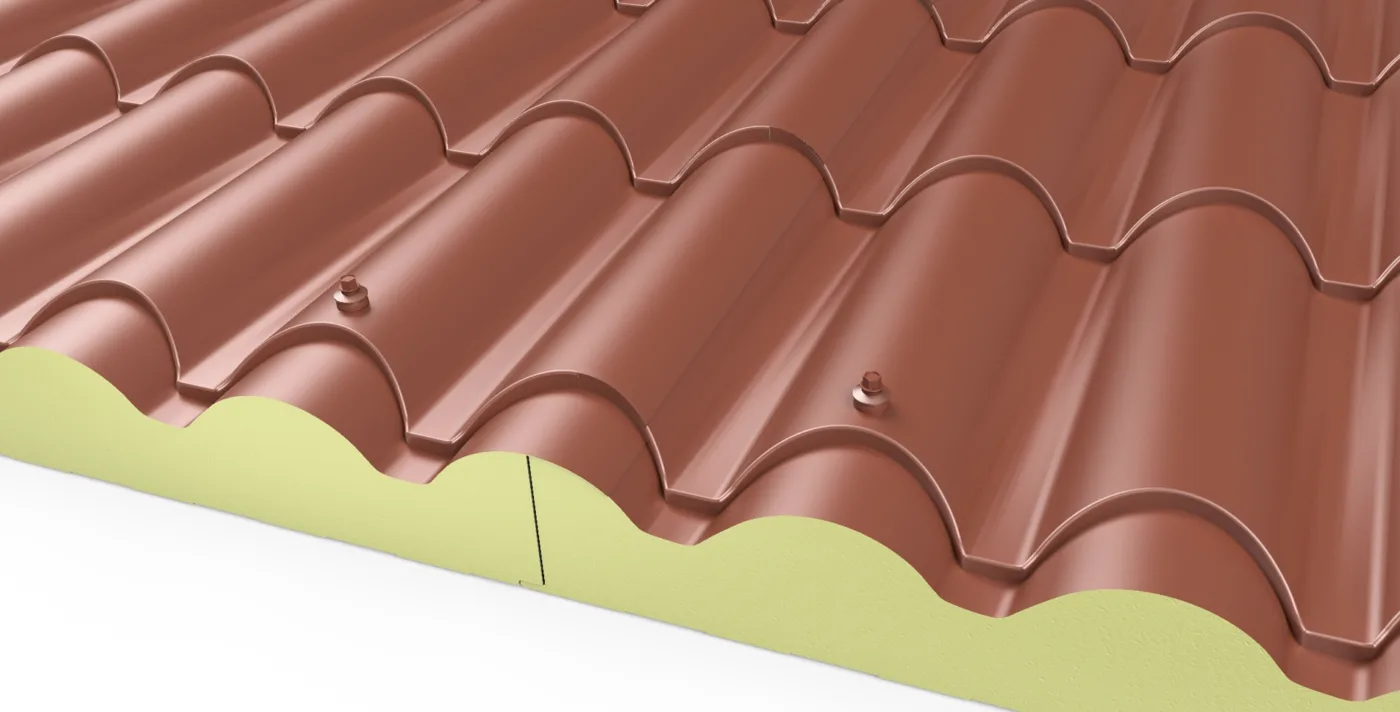

Fijación a la vista: el grupo de fijación y la forma de los extremos del panel crean un ensamble con traslape que evita el paso del agua al interior sin sellos adicionales, siempre que se sigan las recomendaciones técnicas de instalación.
- 1Panel

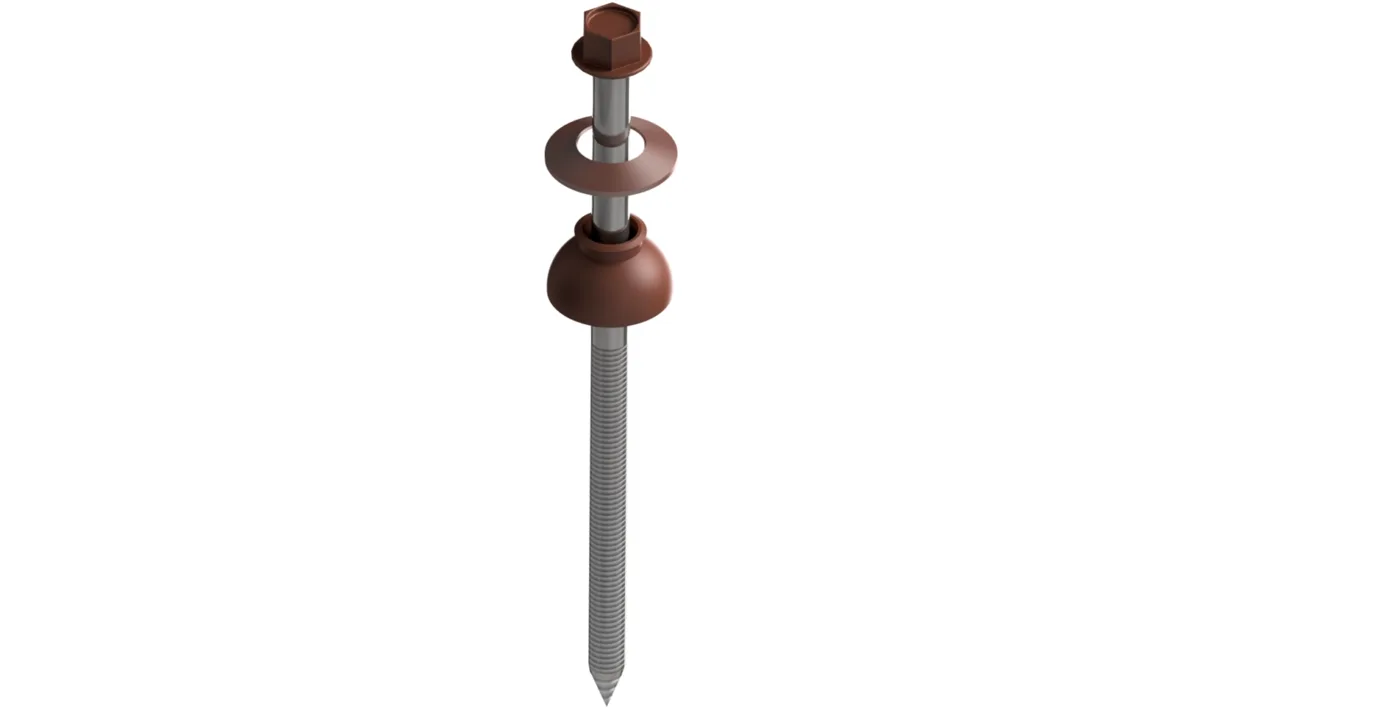

- 2Tornillo con cabeza hexagonal de ¼" × n"
- 3Estructura
- 4Arandela y neopreno especial
Más datos de la ficha técnica
- Cubierta dotada de los accesorios de remate apropiados, para un sistema constructivo integral y elegante.
- La cara externa se pide generalmente en rojo terracota, por su parecido con la teja de barro tradicional.
Desempeño térmico y tabla de cargas de Metcoppo
Aislamiento térmico y peso
| Espesor | Conductividad KW/m²·K | Resistencia Rm²·K/W | Pesokg/m² |
|---|---|---|---|
| 1.5" | 0.5659 | 1.7558 | 11.22 |
| 2" | 0.4272 | 2.3410 | 11.62 |
A menor conductividad (K) y mayor resistencia (R), mejor aislamiento térmico.
Tabla de cargas: claro máximo entre apoyos
Claro máximo en metros que admite el panel para cada carga uniformemente distribuida (W, en kg/m²). Elige la columna con la carga de tu proyecto y la fila con el espesor.
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² | 200kg/m² | 250kg/m² |
|---|---|---|---|---|---|---|---|
| 1.5" | 4.58 | 3.79 | 3.27 | 2.90 | 2.51 | 2.08 | 1.79 |
| 2" | 5.10 | 4.20 | 3.60 | 3.17 | 2.72 | 2.23 | 1.90 |
Valores de ensayo con flecha ≤ L/200 y coeficiente de seguridad 3 respecto a la carga de ruptura, según la ficha técnica. Para tu cálculo estructural, confírmalos con un asesor.
Certificaciones de Metcoppo
Certificación correspondiente a espuma Clase 1 (PIR).
Ficha técnica de Metcoppo
Descarga la ficha con tablas de carga y claros entre apoyos, espesores, conductividad térmica y propiedades del panel.
