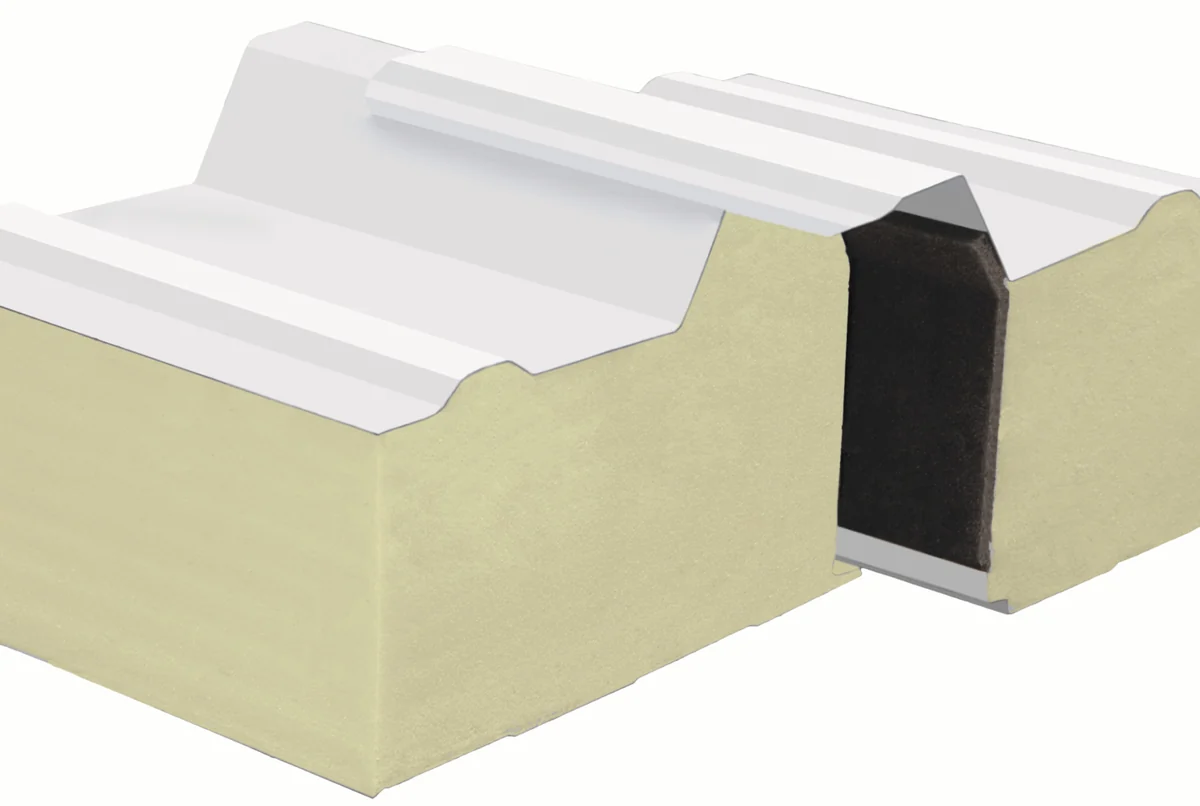

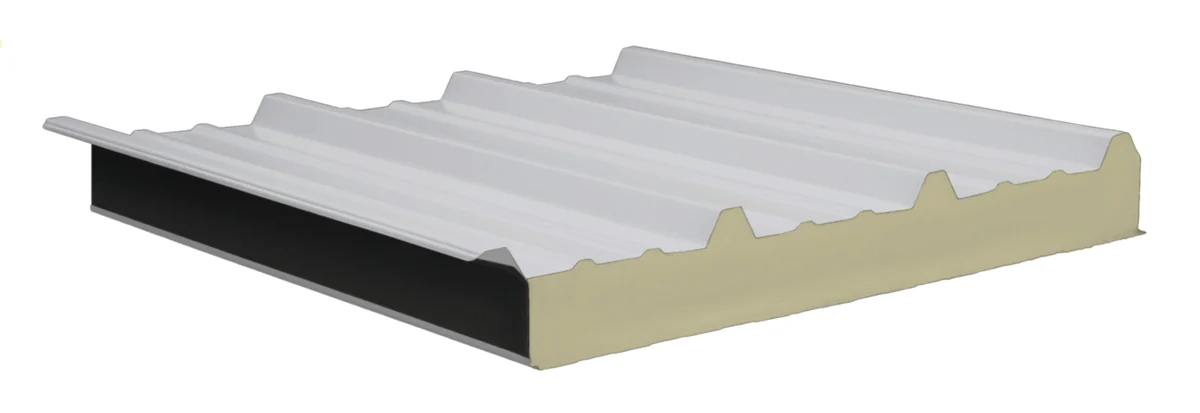

Glamet® Frigo Refrigeración Panel para techo de cuarto frío
Panel metálico para cubiertas de cámaras y almacenes frigoríficos, con alta resistencia mecánica y aislamiento térmico y acústico.
Acerca de este producto
- Alta resistencia mecánica: gran separación entre apoyos
- Aislamiento térmico y acústico óptimo
- Permite prescindir de plafón u otro acabado
- Gran flexibilidad para reubicar cámaras
Qué es Glamet Frigo
Panel metálico tipo sándwich para cubiertas de cámaras y almacenes frigoríficos, inyectado en línea continua con poliuretano expandido de alta densidad (40 kg/m³) y ambas caras en lámina de acero galvanizado prepintado.
Propiedades y beneficios de Glamet Frigo
Con posibilidad de gran separación entre apoyos.
Óptimo en ambos.
Gran flexibilidad para reubicar cámaras; su diseño modular facilita las ampliaciones.
Permite prescindir de plafón u otro detalle de acabado.
Interior y exterior, con distintos dibujos para la cara interna.
Fácil montaje y rápida instalación.
El panel con espuma PIR cumple la norma.
Incluye panel, accesorios de remate y fijación.
Aplicaciones de Glamet Frigo
Elemento de cubierta para cámaras en exteriores.
Cubierta para almacenes frigoríficos, rastros, entre otros.
Por la rigidez que aportan las nervaduras.
Especificaciones técnicas de Glamet Frigo
| Uso | Cubiertas de cámaras y almacenes frigoríficos |
|---|---|
| Núcleo | Poliuretano expandido de alta densidad (opción PIR) |
| Densidad del núcleo | 40 kg/m³ |
| Espesores | 2.5", 3", 4", 5" y 6" |
| Calibre (cara externa / interna) | 26/26 |
| Cara externa | Lámina de acero galvanizado prepintado, dibujo Ribs |

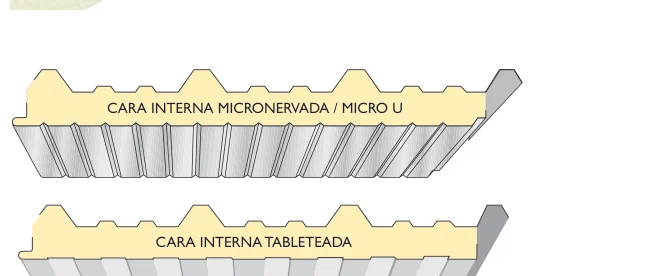

| Cara interna | Lámina de acero galvanizado prepintado, dibujo Micro V o Tableado; opción en acero inoxidable |
| Colores disponibles | RAL 9010 y RAL 9002 |
| Proceso | Inyectado en línea continua |
| Ancho útil | 1 m |
| Longitud | Mínima de 1.80 m; máxima según normas de transporte y manipulación |
| Pendiente mínima recomendada | Del 5 % al 7 % (confírmala con tu asesor técnico) |
| Acabado de la cara interna | Calibre 26, liso o gofrado |
| Fijación | A la vista, con traslape |
| Reacción al fuego | Con espuma PIR cumple la norma ASTM E84, Clase 1 |
| Norma | Cumple la NOM-008-ZOO-1994 |
Colores disponibles
Los colores en pantalla son una referencia aproximada del tono real.
Perfil, dimensiones y fijación de Glamet Frigo

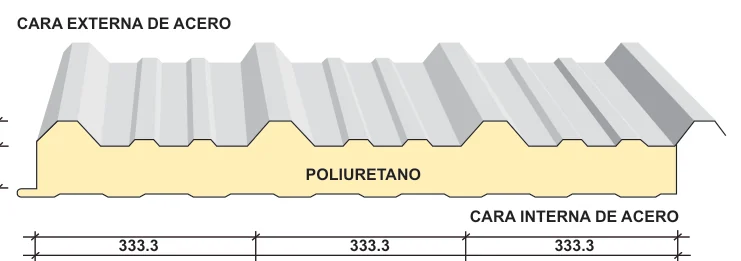

Perfil y dimensiones

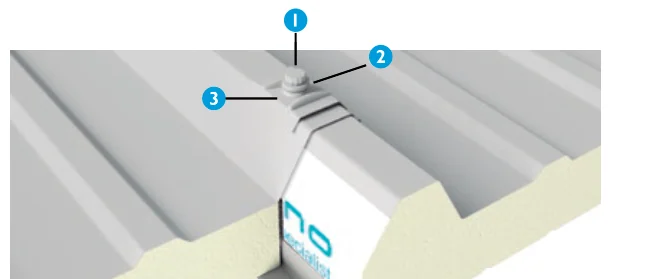

Sistema de fijación A la vista
Fijación a la vista: el grupo de fijación y la forma de los extremos del panel crean un ensamble con traslape que evita el paso del agua al interior sin sellos adicionales, siempre que se sigan las recomendaciones técnicas de instalación.
- 1Tornillo con cabeza en PVC o hexagonal
- 2Arandela en PVC / neopreno
- 3Clip / capelote en acero o aluminio prepintado con EPDM
Desempeño térmico y tabla de cargas de Glamet Frigo
Aislamiento térmico y peso
| Espesor | Conductividad KW/m²·K | Resistencia Rm²·K/W | Pesokg/m² |
|---|---|---|---|
| 2.5" | 0.3417 | 2.9263 | 10.56 |
| 3" | 0.2848 | 3.5115 | 11.32 |
| 4" | 0.2136 | 4.6820 | 12.08 |
| 5" | 0.1709 | 5.8525 | 13.03 |
| 6" | 0.1424 | 7.0230 | 13.80 |
A menor conductividad (K) y mayor resistencia (R), mejor aislamiento térmico.
Tabla de cargas: claro máximo entre apoyos
Claro máximo en metros que admite el panel para cada carga uniformemente distribuida (W, en kg/m²). Elige la columna con la carga de tu proyecto y la fila con el espesor.
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² | 200kg/m² | 250kg/m² | 300kg/m² |
|---|---|---|---|---|---|---|---|---|
| 2.5" | 5.60 | 4.85 | 4.35 | 3.95 | 3.55 | 3.05 | 2.75 | 2.49 |
| 3" | 6.20 | 5.30 | 4.80 | 4.35 | 3.95 | 3.35 | 3.05 | 2.80 |
| 4" | 7.05 | 6.05 | 5.45 | 4.95 | 4.45 | 3.80 | 3.45 | 3.20 |
| 5" | 7.17 | 6.51 | 5.58 | 5.31 | 4.50 | 4.14 | 3.55 | 3.25 |
| 6" | 7.35 | 6.95 | 5.75 | 5.65 | 4.59 | 4.45 | 3.66 | 3.33 |
| Espesor | 60kg/m² | 80kg/m² | 100kg/m² | 120kg/m² | 150kg/m² | 200kg/m² | 250kg/m² | 300kg/m² |
|---|---|---|---|---|---|---|---|---|
| 2.5" | 5.00 | 4.30 | 3.90 | 3.55 | 3.15 | 2.75 | 2.45 | 2.24 |
| 3" | 5.50 | 4.70 | 4.40 | 3.95 | 3.45 | 3.05 | 2.75 | 2.45 |
| 4" | 6.20 | 5.40 | 4.90 | 4.45 | 3.95 | 3.45 | 3.05 | 2.75 |
| 5" | 6.75 | 5.89 | 5.23 | 4.87 | 4.26 | 3.77 | 3.32 | 2.80 |
| 6" | 7.24 | 6.35 | 5.53 | 5.23 | 4.55 | 4.06 | 3.58 | 2.87 |
Valores de ensayo con flecha ≤ L/200 y coeficiente de seguridad 3 respecto a la carga de ruptura, según la ficha técnica. Para tu cálculo estructural, confírmalos con un asesor.
Certificaciones de Glamet Frigo
En panel con espuma PIR.
Declaración Ambiental de Producto.
Disponible con núcleo PIR y lámina calibre 26 o mayor.
Ficha técnica de Glamet Frigo
Descarga la ficha con tablas de carga y claros entre apoyos, espesores, conductividad térmica y propiedades del panel.
