Hipertec Wall Sound: panel acústico de lana de roca para muro de Metecno

Hipertec® Wall Sound Acústico Panel acústico de lana de roca para muro

Panel metálico para muros con núcleo de lana de roca y cara interna microperforada. Fonoabsorbente, fonoaislante y resistente al fuego.

Acerca de este producto

Fonoabsorbente y fonoaislante
Índice de absorción NRC entre 0.9 y 0.97
Aislamiento acústico Rw entre 33 y 36 dB
Núcleo de lana de roca no combustible

Qué es Hipertec Wall Sound

Panel metálico para muros, tipo sándwich, fabricado en línea continua, aislado con lana de roca de alta densidad (100 kg/m³) y ambas caras en lámina de acero galvanizado prepintado. Su cara interna es microperforada, permitiendo excelentes propiedades fonoabsorbentes. Es resistente al fuego.

Propiedades y beneficios de Hipertec Wall Sound

Fonoabsorbente y fonoaislante

Cara interna microperforada con excelentes propiedades fonoabsorbentes.

NRC 0.9 a 0.97

Excelente absorción acústica sobre todo el espectro de frecuencia.

Rw 33 a 36 dB

Óptimo aislamiento acústico.

No combustible

Núcleo de lana de roca no combustible.

Aislamiento térmico

Buen aislamiento térmico.

Resistencia mecánica

Elevada resistencia mecánica.

Instalación rápida

Facilidad de montaje y rapidez de instalación.

Modular

Permite realizar ampliaciones con gran facilidad.

Aplicaciones de Hipertec Wall Sound

Fachadas y divisiones interiores

Para edificaciones industriales, comerciales y residenciales que requieren un alto aislamiento acústico.

Muros modulares

Elemento modular para muros, con posibilidad de construcción autoportante.

Recintos con ruido

Cámaras de sonido, cines, auditorios, teatros, centrales termoeléctricas, salas de máquinas y estadios.

Especificaciones técnicas de Hipertec Wall Sound

Uso	Muros de fachada y divisiones interiores
Núcleo	Lana de roca de alta densidad, no combustible
Densidad del núcleo	100 kg/m³
Espesores	50, 60, 80, 100, 120, 150 y 200 mm
Espesor de lámina (cara externa / interna)	0.5 / 0.6 mm
Cara externa	Lámina de acero galvanizado prepintado, dibujo Micro V
Cara interna	Lámina de acero galvanizado prepintado, plana microperforada
Absorción acústica	NRC entre 0.9 y 0.97
Aislamiento acústico	Rw entre 33 y 36 dB
Color disponible	RAL 9002
Ancho útil	1 m
Longitud	11.90 m (material de importación)
Reacción al fuego	0/1: Clase 0 en el parámetro externo y Clase 1 en el aislante
Absorción del nivel sonoro	ΔLa entre 10 y 11 dB(A)
Unión	Macho-hembra
Fijación	A la vista

Colores disponibles

RAL 9002 · Blanco grisáceo

Los colores en pantalla son una referencia aproximada del tono real.

Fijaciones, sellos y hojalatería se cotizan por separado.

Perfil, dimensiones y fijación de Hipertec Wall Sound

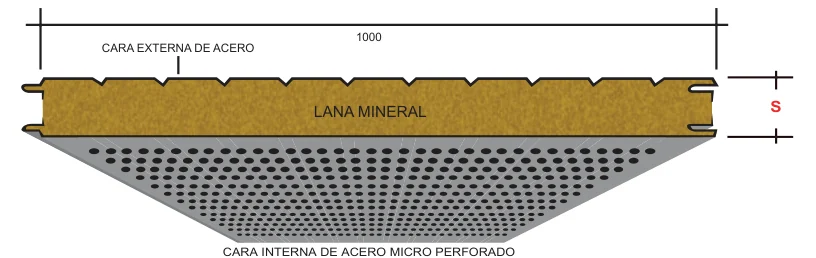

Perfil y dimensiones

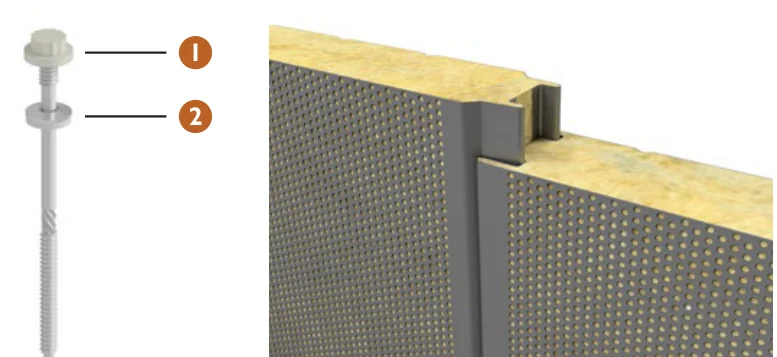

Sistema de fijación A la vista

Fijación a la vista: el grupo de fijación y la forma de los extremos del panel forman un ensamble con unión macho-hembra.

1Tornillo con cabeza en PVC o hexagonal
2Arandela en PVC / neopreno

Desempeño térmico y tabla de cargas de Hipertec Wall Sound

Aislamiento térmico y peso

Espesor	Conductividad KW/m²·K	Resistencia Rm²·K/W	Pesokg/m²
50 mm	0.75	1.33	14.37
80 mm	0.49	2.04	17.37
100 mm	0.40	2.50	19.37

A menor conductividad (K) y mayor resistencia (R), mejor aislamiento térmico.

Tabla de cargas: claro máximo entre apoyos

Claro máximo en metros que admite el panel para cada carga uniformemente distribuida (W, en kg/m²). Elige la columna con la carga de tu proyecto y la fila con el espesor.

Varios apoyos (claro continuo)
Espesor	60kg/m²	80kg/m²	100kg/m²	120kg/m²	150kg/m²
50 mm	2.34	2.19	2.04	1.86	1.65
80 mm	3.12	2.79	2.55	2.34	2.01
100 mm	3.48	3.09	2.85	2.58	2.22

Dos apoyos (un claro)
Espesor	60kg/m²	80kg/m²	100kg/m²	120kg/m²	150kg/m²
50 mm	2.07	1.92	1.77	1.65	1.44
80 mm	2.70	2.40	2.22	2.01	1.74
100 mm	2.94	2.67	2.46	2.25	1.92

Valores de ensayo con flecha ≤ L/200 y coeficiente de seguridad 3 respecto a la carga de ruptura, según la ficha técnica. Para tu cálculo estructural, confírmalos con un asesor.

Resistencia al fuego (REI)

Espesor	Tiempominutos
80 mm	45
100 mm	60

R: resistencia mecánica · E: impermeabilidad al gas · I: aislamiento térmico.

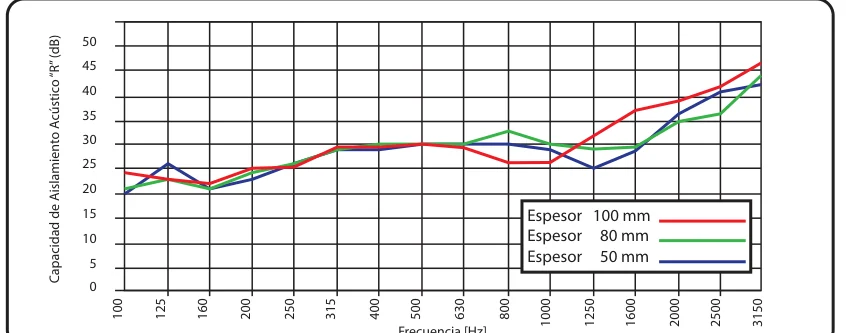

Gráfica de aislamiento acústico

Certificaciones de Hipertec Wall Sound

Estamos preparando esta información. Pídela a un asesor por WhatsApp.

Ficha técnica de Hipertec Wall Sound

Descarga la ficha con tablas de carga y claros entre apoyos, espesores, conductividad térmica y propiedades del panel.

Ficha técnica Hipertec® Wall SoundPDF · 0.9 MB · tablas de carga, espesores y propiedadesDescargar
